>>結構與特征
緊湊，高精度，高剛性，高速旋轉
NB旋轉式Kojukabane SPB型是將花鍵外圓柱體和角接觸結構的旋轉部分集成在一起的機構，結構緊湊，可以同時執行線性運動和與高精度，高剛度和高速旋轉相對應的旋轉運動。

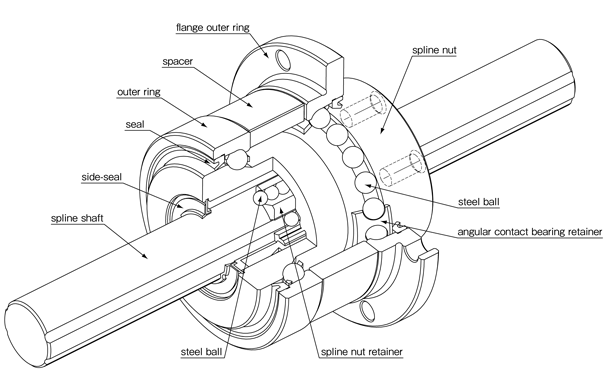

SPB型結構
性運動部分的預緊力表示為旋轉方向間隙，可以從三種類型中選擇：標準，輕度預緊力（T1）和中等預緊力（T2）。另外，旋轉部分由墊片適當?shù)卣{(diào)節。
| 表1預緊力和旋轉方向間隙（僅線性運動） | 單位/μm |
| 標稱編號 | 標準 | 輕載（T1） | 中預載（T2） |
| SPB16 | -3至+1 | -8至-3 | -13至-8 |
| SPB20 | -4至+2 | -12至-4 | -20至-12 |
| SPB25 |
| 表2工作條件和預緊力 | ? |
| 預載分類 | 預緊符號 | 使用條款 |
| 標準 | 沒有 | 振動很小的地方，需要精確運動的地方，在某個方向施加扭矩的地方 |
| 輕載 | T1 | 受輕震動的地方，施加輕負荷的地方，施加交變扭矩的地方 |
| 中等預緊力 | T2 | 施加振動/沖擊的位置，施加懸垂載荷的位置，施加組合載荷的位置 |
?
*使用注意事項
外圈的座圈已適當調整。注意不要觸摸它。
?
準確性
| 表3花鍵軸/槽扭轉公差 |
精度等級 | 高級 | 精度等級（P） |
公差 | 13微米/ 100毫米 | 6微米/ 100毫米 |
在花鍵的有效長度期間，任意選擇100 mm表示溝槽扭曲。

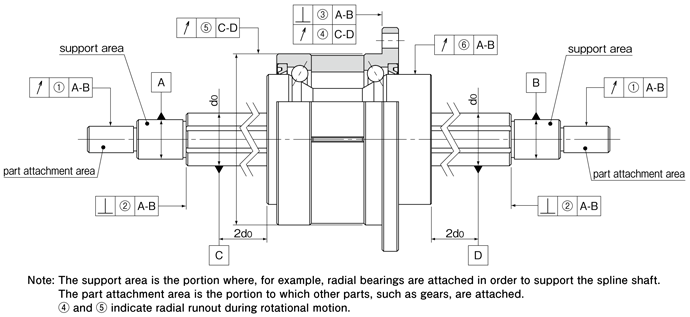

| 表4樣條支撐各部分的精度 | 單位/μm |
| 標稱編號 | （1）零件安裝部的 徑向跳動 | （2 ）花鍵軸端面的直角度（僅在指示磨削時適用） | ③法蘭安裝面的直度 | |||
| 高級 | 精度等級（P） | 高級 | 精度等級（P） | 高級 | 精度等級（P） | |
| SPB16 | 19 | 12 | 11 | 8 | 18 | 13 |
| SPB20 | ||||||
| SPB25 | 二十二 | 13 | 13 | 9 | 二十一 | 16 |
| 表5外圈旋轉運動期間的精度公差 | 單位/μm |
| 標稱編號 | ④法蘭安裝面的周向跳動 | ⑤外圈外表面的徑向圓周跳動 | ||
| 高級 | 精度等級（P） | 高級 | 精度等級（P） | |
| SPB16 | 18 | 13 | 二十一 | 16 |
| SPB20 | ||||
| SPB25 | 二十一 | 16 | ||
?
| 表6⑥外圓柱外圓柱相對于花鍵支撐的徑向跳動 | 單位/μm |
| 花鍵軸 總長 | 標稱編號 | ||||
| SPB16 | SPB20 ? 25 | ||||
| 超越 | 少于 | 高級 | 精度等級（P） | 高級 | 精度等級（P） |
| -- | 200 | 34 | 18 | 32 | 18 |
| 200 | 315 | 45 | 二十五 | 39 | 21 |
| 315 | 400 | 53 | 31 | 44 | 25 |
| 400 | 500 | 62 | 38 | 50 | 29 |
| 500 | 630 | 75 | 46 | 57 57 | 34 |
| 630 | 800 | 92 | 58 | 68 | 42 |
| 800 | 1,000 | 115 | 75 | 83 | 52 |
| 1,000 | 1,250 | 153 | 97 | 102 | 65 |
| 1,250 | 1,600 | 195★ | 127★ | 130 | 85 |
| 1,600 | 2,000 | -- | -- | 171 | 116 |
★SPB16生產長度：1,500mm
