NB滾動導軌SGL型是鋼球在4線路軌道槽內進行滾動的直線運動軸承。盡管形狀小型，但由于具有高負載容量，可支持廣泛用途。

>>結構與特征

NB滾動導軌SGL型是由具有經過精密研磨加工的4線路軌道槽的軌道和滑塊構成，滑塊進而又是由本體、鋼球、保持器、回路蓋構成。

>高負載容量及長壽命

因使用大徑鋼球，并且，軌道面加工成近似鋼球半徑的R形狀，故而鋼球接觸面積大，實現高負載容量及長壽命。

>吸收安裝誤差

鋼球配置充分考慮到了提高自動調心性能，可以吸收安裝誤差。

>低摩擦

因采用4線路2點接觸結構，故而即便施加予壓提高剛性，也可以低摩擦實現穩定運行。

>耐腐蝕規格

大幅提高了耐腐蝕性能的不銹鋼規格（SGLS型）和實施了低溫黑鉻處理的LB規格已被標準化，最適合用于無塵室等環境下。

>四個方向的負載能力相同

鋼球沿45度角方向均勻配置，使上下、左右四個方向都具有相同的負載能力。

>防塵

側面密封環已被作為標準化裝載。進而，為了提高防塵效果，還備有底面密封環、雙面密封環、刮刀、防塵罩及專用蓋等。

>纖維紙板

滑塊本體內部可組入含潤滑脂纖維紙板，向傳送槽內適量供給潤滑脂，從而可以大幅延長注油間隔。

>反向密封環

通過裝載NB反向密封環，可以抑制潤滑脂的浪費，實現長期免維護。

?

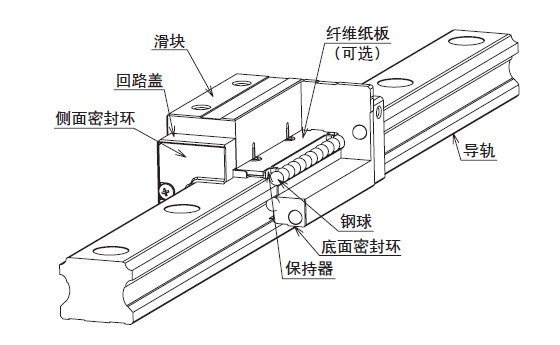

SGL型的結構

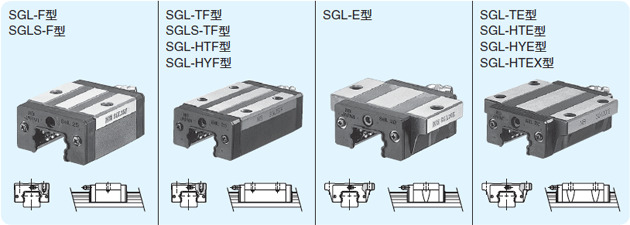

>>類型


SGL型滾動導軌的滑塊，可根據安裝方式從以下11種滑塊中選擇。?
