NB 滾動導軌SGW 型是鋼球在4線路軌道槽內進行滾動的直線運動軸承。因該形式為低高度寬幅，所以適合1軸使用。

>>結構與特征

NB滾動導軌SGW型是由具有經過精密研磨加工的4線路軌道槽的軌道和滑塊構成，滑塊進而又由本體、鋼球、保持器、回路蓋構成。

>高負載容量及長壽命

傳送面加工成近似鋼球半徑的R形狀，故而鋼球接觸面積大，實現高負載容量及長壽命。

>耐腐蝕規格

軌道和滑塊實施了低溫黑鉻處理，大幅提高了耐腐蝕性能的LB規格已被標準化，最適合用于無塵室等環境下。

>允許力矩較大

因為寬型，故而大幅提高了耐力矩能力，即便1軸使用也可以充分對應。

>防塵

側面密封環已被作為標準化裝載。進而，為了提高防塵效果，還備有底面密封環及專用蓋等。

>四個方向的負載能力相同

鋼球沿45度角方向均勻配置，使上下、左右四個方向都具有相同的負載能力。

>纖維紙板

滑塊本體內部可組入含潤滑脂纖維紙板，向傳送槽內適量供給潤滑脂，從而可以大幅延長注油間隔。

>順暢的運動

有效鋼球多，可以得到極其順暢的直線運動。

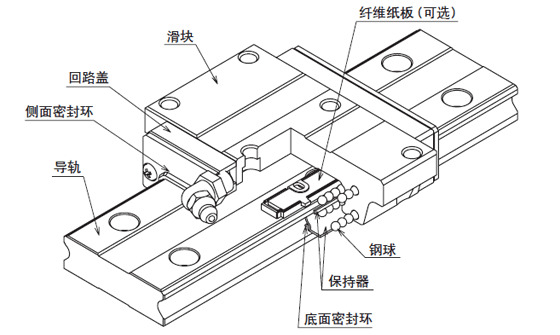

SGW型的結構

>>類型

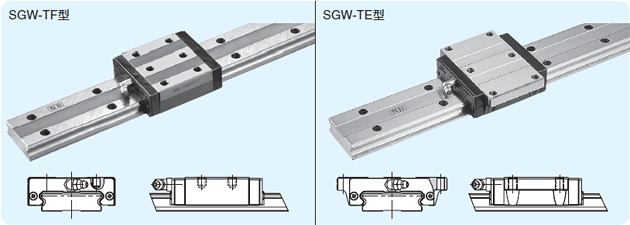

SGW型滾動導軌的滑塊，根據安裝方式可從以下2種滑塊中選擇。
