NB滑動襯套是利用鋼球的滾動來達到直線運動的裝置。由于它利用簡單的結構即可獲得低摩擦的直線運動，因此被廣泛應用于運輸裝置、食品機械、半導體制造裝置等領域。

>>結構與特征

NB滑動襯套的圓柱型外筒中裝有保持器，保持器的導向部位設計并制作為鋼球可以順暢循環的結構，從而可以進行順暢的直線運動。

>可有效利用空間的小型機構

NB滑動襯套使用圓軸作為導向，因此可以有效地利用空間，適合于小型的機構設計。

>低摩擦

轉送面經過精密研磨加工比較光滑，鋼球與轉送面的接觸面積較小，與其他直線運動裝置相比摩擦更小。

>豐富的形狀和安裝方法

NB滑動襯套有標準型、間隙調整型、開放型、法蘭型等多種形狀，可以對應各種使用方法。

>GM系列

與SM型相比，質量減輕了50～30%。另外，鋼球返回部全部為樹脂結構，實現了靜音化。響應低成本時代的要求，進一步擴大滑動襯套的用途。

>可以根據環境進行選擇

NB滑動襯套有標準規格和耐腐蝕規格，此外，保持器也有被標準化為可適應惡劣條件的鋼制和低噪音、價格便宜的樹脂制，可以結合使用條件選擇適當?shù)囊?guī)格。

>滑塊系列

滑塊系列可以選擇在外殼中內置組裝滑動襯套的滑塊形狀。加工精密的滑塊結構有利于實現機械·裝置的高精度化，樹脂滑塊結構有利于實現輕量化和低價格化，經濟型組件有利于降低成本，并縮短設計時間。

>互換性

NB滑動襯套具有完整的互換性，可以與軸隨機組合使用。

>FIT系列

通過對NB滑動襯套和滑動軸的精密研磨加工，進行徑向間隙調整，從而可以減輕晃動，可以實現順暢的直線運動。

?

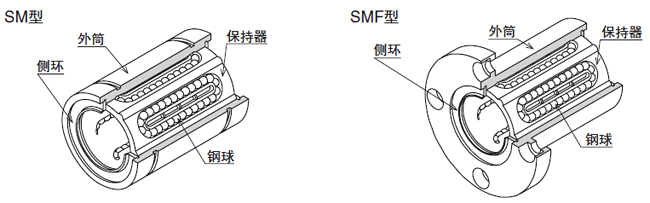

（SM,KB,SW）的基本結構

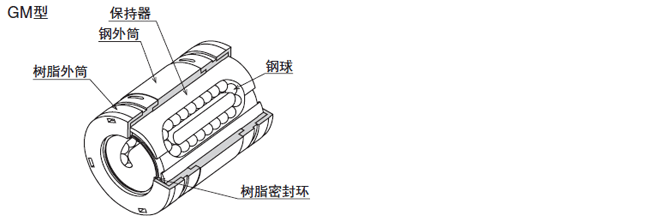

（GM）的基本結構

?

>>類型

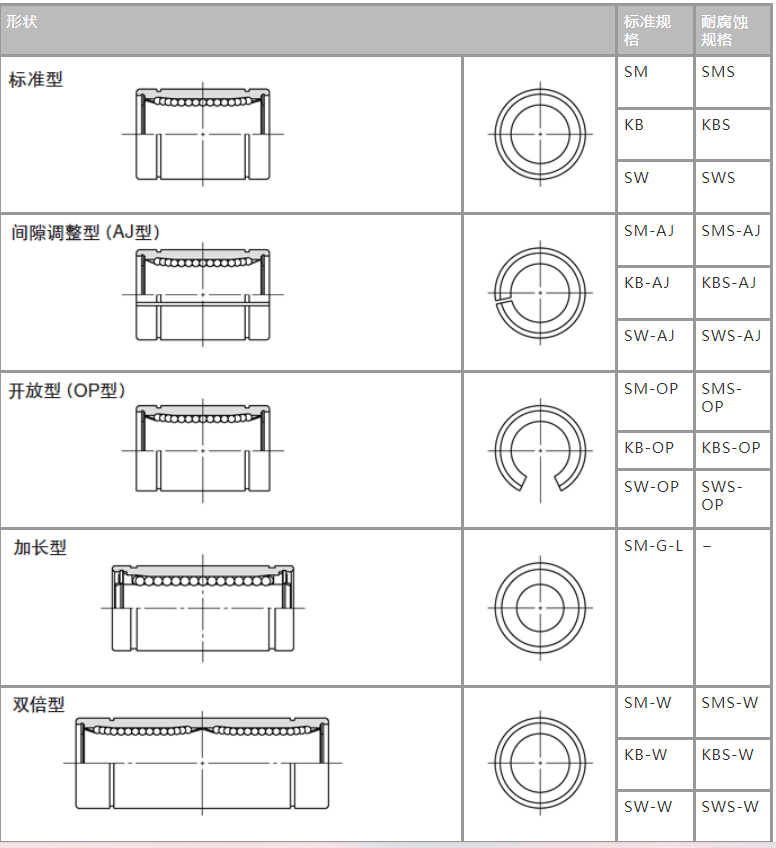

種類（1）

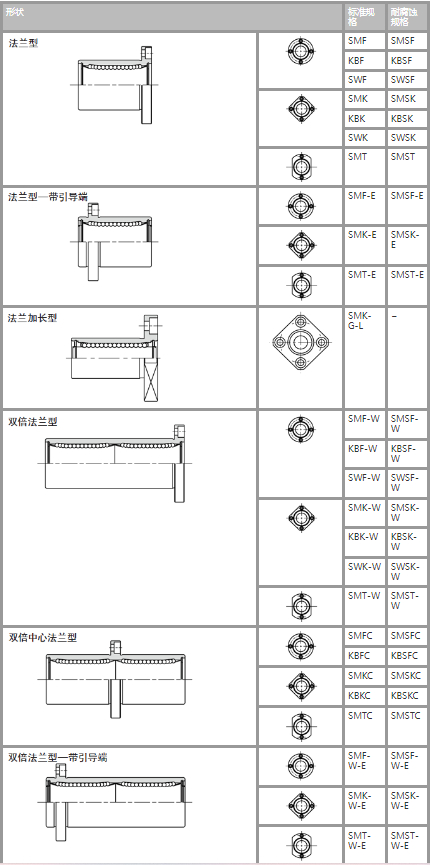

種類（2）

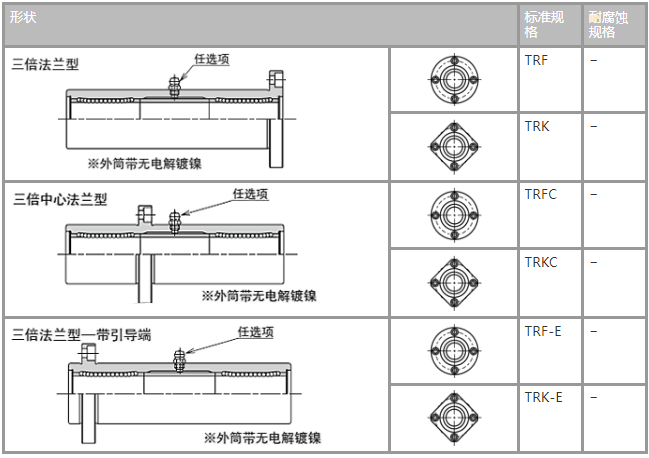

種類（3）

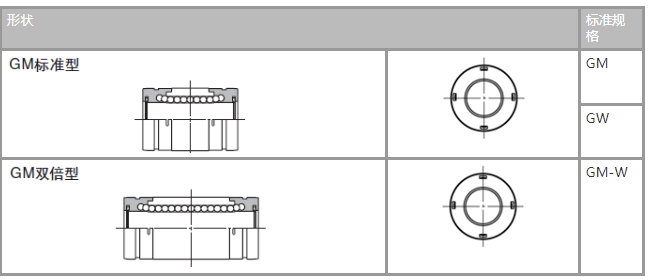

種類（4）GM系列

?

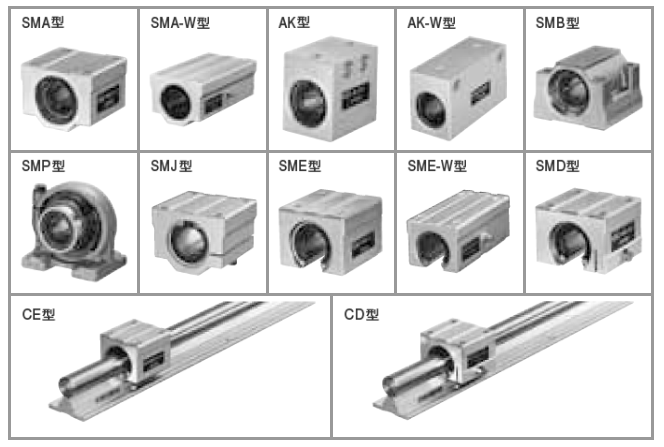

>>滑塊系列

>SMA·AK·SMB·SWA型

該類型的產品是為常用的標準型產品。其外殼由鋁合金制成 : SMA類型和AK類型產品還提供寬型（W）。

>SMP型

其外殼具有自動調心功能。該功能有助于消除安裝面帶來的不精確性，從而使運動更為平滑。

>SMJ·SWJ型

在SMA/SWA類型外殼上制造一個縫隙可方便對間隙進行調整。滑塊和軸之間的間隙越小，通過緊固調整螺釘所能獲得的定位精度越高。

>SME·SMD·SWD型

該產品以其開放型外殼從下方提供支撐，從而將軸的彎曲變形降到低程度，為負荷較高和軸在行程較長等應用場合提供了保證。另外，針對SME類型還推出了寬型（W）產品。

>RBW型

其外殼由ABS樹脂制成，質量輕、成本低。內部為英制尺寸型樹脂制保持器式襯套（帶密封環）。

>CE·CD型

該類型產品是由滑塊、光軸和支持臺等構成的裝置，在這種結合下，其總成本得以降低。支持臺長為2,000mm光軸長為4,500mm。
