NB 外筒旋轉式滾珠花鍵采用了可同時進行直線運動和旋轉運動的結構。一般使用于標量類型機器人和組裝機的縱軸、裝載機等。

>>結構與特征

NB外筒旋轉式滾珠花鍵由花鍵部分和旋轉部分構成，旋轉部分配置了交叉滾柱。

>使零部件點數減半

由于花鍵部分和旋轉部分成一體化結構，與傳統的結構相比，大大降低了零部件的點數，從而減少了安裝的累積誤差。

>高剛性

通過可最大限度地發揮交叉滾柱和４線路的滾珠花鍵的特性的結構，雖然形狀較小，但具有極高的剛性。

>小型·輕量

滾珠花鍵外筒上直接配置了交叉滾柱，加工為輕量。小型形狀。

>高精度

旋轉方向具有較強的指向性，可正確進行旋轉方向的定位。

>可以大幅度削減安裝和加工成本

由于使用了交叉滾柱，從而控制了外殼的不必要的厚度，減輕了重量，加工也變得更簡單，安裝更容易了。

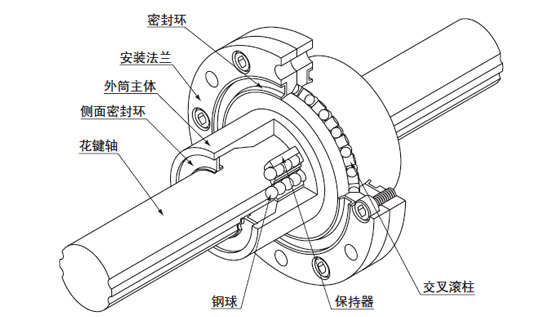

SPR型的結構
