NB 滾珠花鍵是利用鋼球的滾動的一種直線運動裝置。由于可以同時負載徑向負荷和扭矩，所以廣泛應用于運輸裝置和機器人等領域。

>>結構與特征

NB滾珠花鍵由帶有轉送槽的花鍵軸和外筒構成?；ㄦI外筒內部裝入保持器、側環和鋼球等，采用了可順利滑動的設計和制作。

>負載容量較大、壽命較長

由于軌道面研磨加工為接近鋼球直徑的R形狀，提高了鋼球的接觸面積，提高了負載容量、延長了壽命。

>使追加加工更簡單

NB滾珠花鍵采用了在圓軸上設置轉送溝的形狀，因此，安裝時向軸端的加工更加簡單。

>豐富的類型

NB花鍵軸的軸徑尺寸為4~100，外筒形狀分為圓柱型、法蘭型、滑塊型，還可根據不同型號制作不銹鋼型，可根據用途選擇適當?shù)念愋汀?/p>

>可實現高速運動·高速旋轉。

外筒小型緊湊，平衡性良好，在高速運轉或高速旋轉時也可充分發揮其性能。
?

>可實現高精度的扭矩傳遞

軸和外筒的轉送槽與鋼球構成恰當?shù)慕佑|角，可以傳達較大的扭矩。另外，通過施加予壓，消除旋轉方向的間隙，從而提高了剛性，可實現正確的旋轉定位。

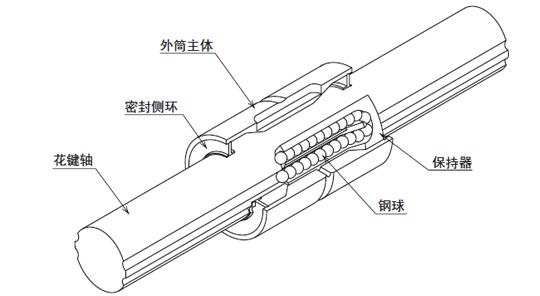

SSP型的結構

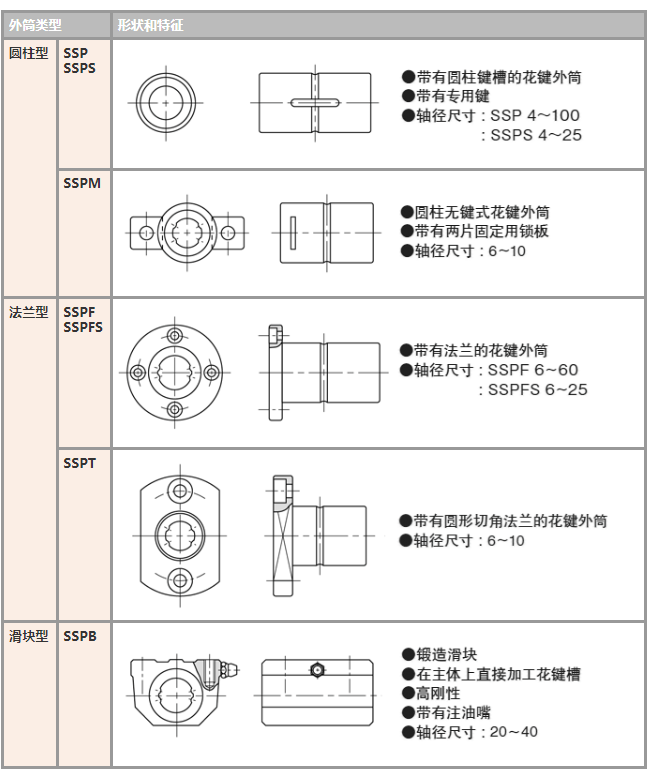

>>類型

NB滾珠花鍵有各種外筒類型，可結合用途進行選擇。所有外筒的密封都采用了標準配置。
