交叉滾柱導軌

詳情

NB交叉滾柱導軌是使用精密滾柱的非循環方式的直線運動軸承。主要使用于需要高精度的光學機械、計測儀器等。

>>結構與特征

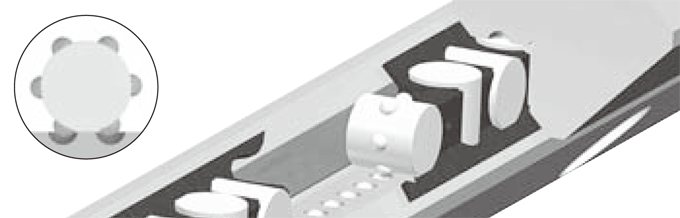

NB交叉滾柱導軌NV型由精密研磨加工成的軌道和內置帶圓釘式滾柱的R保持器（樹脂制）構成。為了使帶圓釘式滾柱可以順利轉動，對軌道進行了合適的設計 : 由于R保持器的帶圓釘式滾柱，軌道和滾動體不會打滑，可適用于在交叉滾柱導軌上較難進行的升降操作和節奏較快的操作等。SV型、SVW型由精密研磨加工成的軌道和滾柱保持器構成。滾動體中使用了精密滾柱，滾動體不循環，因此摩擦阻力的變動較少，進而即便是在輕負載時，啟動摩擦阻力和動摩擦阻力幾乎沒有差異。

>適于微調

?

由于摩擦阻力極小，啟動摩擦阻力和動摩擦阻力幾乎沒有差異，即便是微調也能正確隨動，實現高精度的直線運動裝置。

>低速穩定性

?

由于即便在輕負載下摩擦阻力的變動也極小，因此可以實現從低速到高速的穩定操作。

>高剛性·高負載容量

?

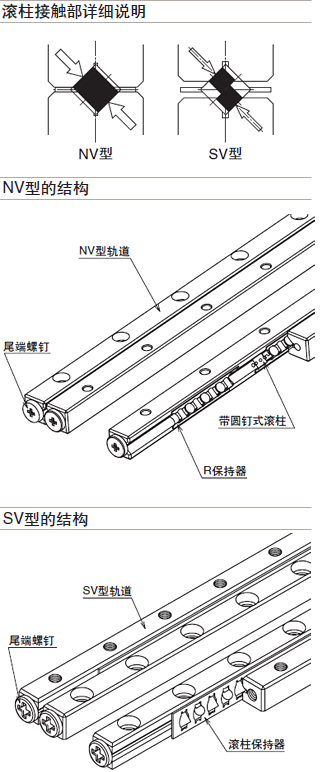

滾柱與鋼球相比面積較大，彈性變形量變小，并且由于是非循環方式，有效滾動體數量多，具有高剛性、高負載容量的特性。此外，由于NV型的新的軌道設計，滾柱與軌道面的接觸長度與SV型相比增加了30～58％（圖G-2參照），通過減小滾柱節距，增加滾柱數將額定負荷增至1.3～2.5倍。
